Integritatea transmisiei: Etanșare rotativă avansată

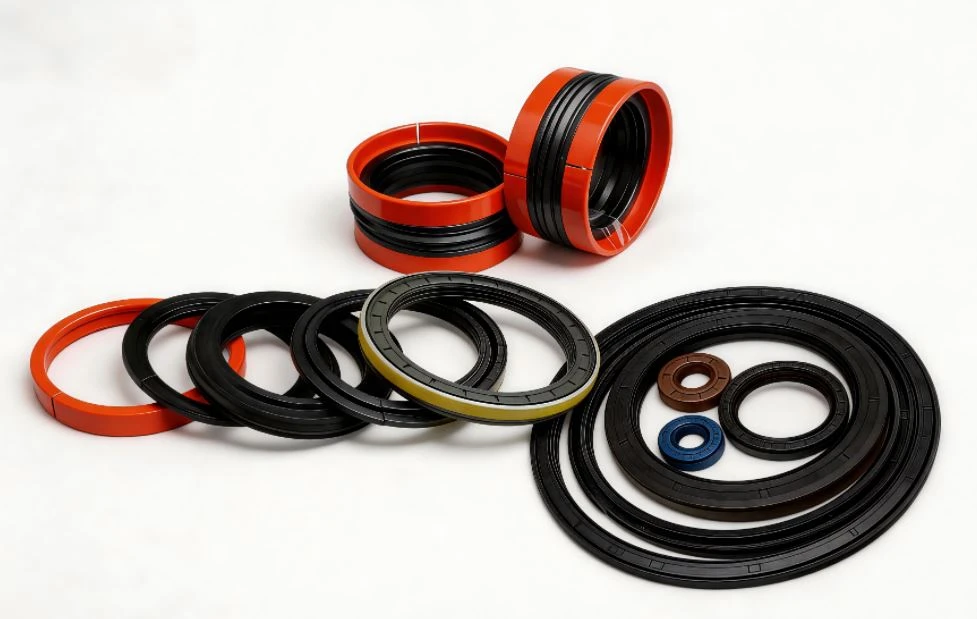

Integritatea transmisiei depinde de capacitatea de a conține lubrifianți, de a exclude contaminanții și de a gestiona frecarea pe nenumărați arbori rotativi. În transmisii, osii și transmisii finale, chiar și scurgerile minore duc la lipsa de ulei, supraîncălzire și defectarea prematură a angrenajului. Avansatsoluții de etanșare rotativăau evoluat pentru a face față acestor provocări, oferind modele personalizate pentru presiune, viteză, temperatură și aliniere greșită. Acest articol explorează produsele cheie de etanșare – de la etanșări de bază ale arborelui până la cele complexecasetăşigarnituri de piston– și modul în care acestea asigură împreună etanșarea fiabilă a componentelor rotative în sistemele de transmisie moderne.

Theetanșare rotativăeste cel mai comun element de etanșare pentru arbori care se rotesc continuu. Are o buză flexibilă menținută de un arc de jartieră, asigurând o presiune constantă de contact.

Tensiunea arcului și uzura buzelor

Arcul compensează deformarea buzelor în timp, dar deformarea excesivă a arborelui accelerează uzura.

Pentru aplicații de transmisie, cum ar fi arborii de ieșire a cutiei de viteze, garniturile rotative trebuie să suporte viteze de până la 4000 RPM, rezistând în același timp la oxidarea uleiului.

Selectarea materialului potrivit pentru buze – nitril pentru uleiuri minerale, fluorocarbon pentru temperaturi ridicate – afectează direct durata de viață. Inspecția regulată a suprafeței de etanșare pentru înțepături ajută la prevenirea scurgerilor prin bypass.

Garnituri standard pentru arbore, adesea modelele cu o singură-buză, sunt utilizate în medii mai puțin solicitante, cum ar fi transmisiile pompelor și arborii auxiliari. Ele asigură o etanșare adecvată la presiuni și viteze moderate.

Instalare simplă

Aceste garnituri sunt presate într-un orificiu și nu necesită unelte speciale, ceea ce le face populare în reparațiile pe teren.

Cu toate acestea, capacitatea lor limitată de a gestiona nealinierea înseamnă că sunt cele mai potrivite pentru ansambluri bine-aliniate. Pentru etanșarea componentelor rotative la uneltele agricole, garniturile standard ale arborelui sunt rentabile, dar trebuie înlocuite în timpul fiecărei revizii majore pentru a evita perioadele de neașteptare neașteptate.

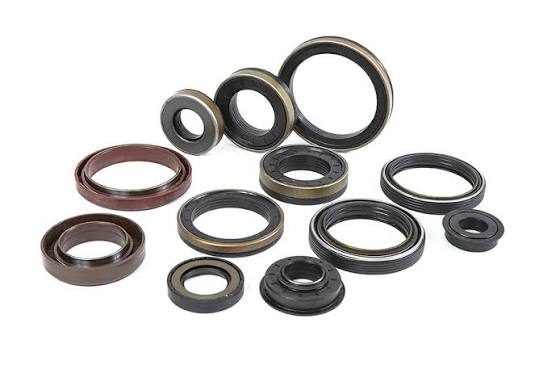

Garnituri de arbore de înaltă presiunesunt întărite cu inele anti-extrudare-în sus pentru a rezista la presiuni care depășesc 300 de bari, obișnuite în arborii motoarelor hidraulice. Între timp,Garnituri de arbore din PTFEoferă rezistență chimică excepțională și frecare scăzută, ideale pentru fluide agresive.

Avantajul frecării reduse al PTFE



Reduce generarea de căldură, ceea ce prelungește durata de viață a grăsimii în rulmenți etanșați-pentru-lagărele.

Back-geometria inelului

O spirală sau un inel solid previne extrudarea elastomerului în spațiul liber. La etanșarea componentelor rotative pentru propulsia marină, combinarea unei etanșări de-înaltă presiune cu o buză secundară din PTFE oferă redundanță împotriva pătrunderii apei sărate.

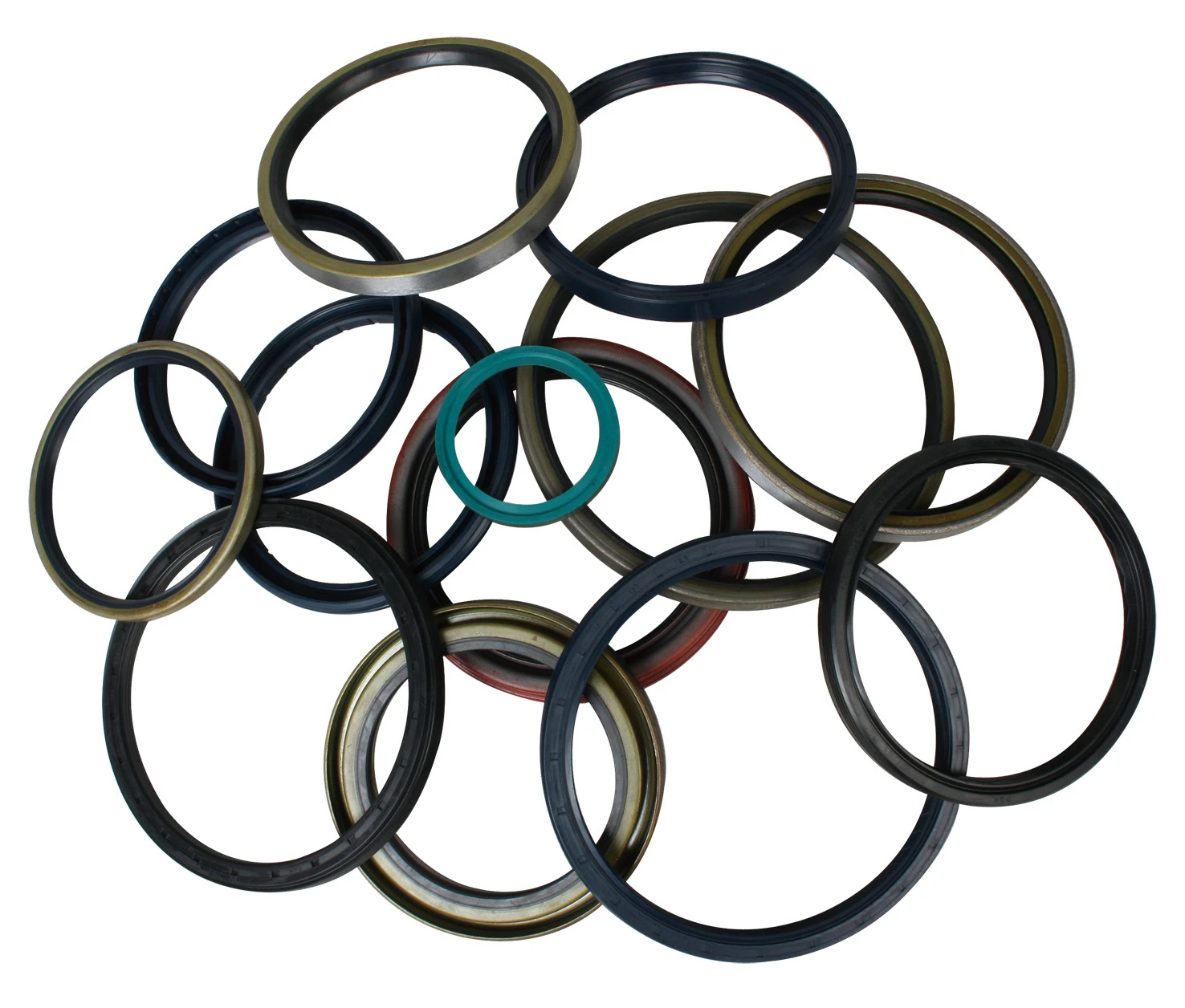

Garnituri pentru butuc de mare capacitatesunt proiectate pentru capete de roți și axele de osie, unde se confruntă cu noroi, apă și sarcini radiale grele. De obicei, acestea încorporează o carcasă metalică și un sistem cu mai multe-buze.

Configurație cu două-buze

O buză principală reține uleiul, în timp ce o buză de praf auxiliară războară resturile externe.

Duritatea suprafeței arborelui

O suprafață întărită a arborelui (mai mare sau egală cu HRC 60) reduce uzura buzei de etanșare. Pentru componentele rotative care etanșează în camioanele de pe-autostrăzi, garniturile butucului sunt adesea umplute cu o unsoare sau ulei care asigură lubrifiere suplimentară interfeței cu buze, prelungind durata de viață a etanșării în condiții severe de funcționare.

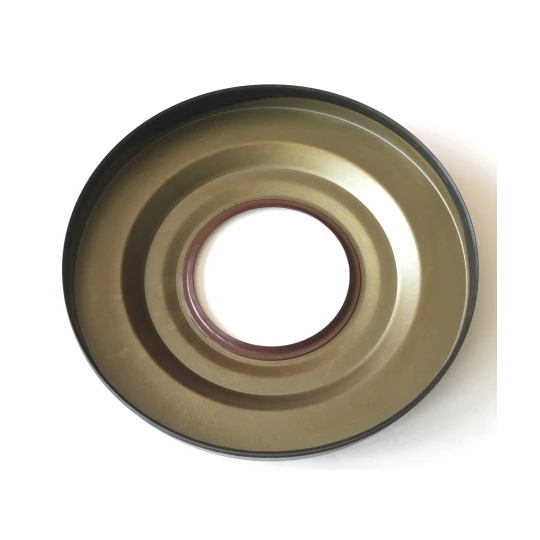

inele V-sunt etanșări cu fața axială care se rotesc cu arborele și etanșează pe o suprafață staționară. Sunt excelente pentru protejarea rulmenților de praf și stropirea cu apă.Etanșare arbore cu flanșăpe de altă parte, au o flanșă metalică pentru șuruburi-la instalare, eliminând necesitatea unui orificiu pentru carcasă.



Întinderea elastică a inelului V-



Inelul este întins peste arbore și ținut de propria sa tensiune, găzduind mișcarea axială a arborelui.



Ușurința de întreținere a garniturii cu flanșă



Poate fi înlocuit fără a demonta componentele adiacente. Aceste etanșări sunt adesea folosite în etanșarea componentelor rotative pentru antrenările transportoarelor și ventilatoarele de răcire, unde este apreciată înlocuirea rapidă.

Garnituri antiprafsunt etanșări mici, de tip-buze, utilizate pe știfturi de pivot și arbori de rulare pentru a preveni intrarea particulelor abrazive în zonele de rulment.Sigilii Gammasunt similare, dar au o cale labirintică care prinde murdăria fără a provoca frecare.



Designul fără-contact al sigiliului Gamma



Folosește o serie de caneluri pentru a crea o cale întortocheată, ideală pentru aplicațiile în care buzele de cauciuc s-ar uza rapid.



Alegerea materialului pentru sigiliu



Poliuretanul oferă rezistență ridicată la abraziune împotriva nisipului. La etanșarea componentelor rotative pentru trenurile de rulare a echipamentelor de construcții, aceste etanșări reduc semnificativ uzura lanțului de șenile.

Garnituri cu trei buzeîncorporează trei buze de etanșare – de obicei o buză primară, secundară și de praf – care oferă bariere multiple împotriva scurgerilor și contaminării.Garnituri casetesunt unități pre-asamblate care combină o etanșare, un manșon de uzură și un labirint într-un singur pachet compact.



Funcția de autocentrare a casetei



Manșonul de uzură asigură o suprafață de rulare proaspătă chiar dacă arborele original este uzat.

Sigilii combinateîmbinați un sigiliu de ulei cu un capac exterior de protecție și adesea o buză suplimentară de murdărie. Sunt utilizate în aplicații în care spațiul este limitat, cum ar fi ieșirile de transmisie mici.

Constructie dintr-o singură bucată

Elimina nevoia de carcase separate, reducand erorile de asamblare.

Compatibilitate cu expansiunea termică



Capacul metalic se extinde la un ritm similar cu carcasa, menținând potrivirea prin interferență. La etanșarea componentelor rotative pentru presele agricole, garniturile combinate oferă o protecție robustă împotriva prafului de fân și a reziduurilor de recoltă, care altfel pot zdrobi rapid garniturile convenționale.

Deși sunt în primul rând garnituri de piston, aceste componente interacționează și cu etanșarea componentelor rotative în aplicațiile în care pistoanele oscilează sau au o mișcare de rotație ușoară (de exemplu, cilindrii de direcție).Sigilii SPGOsunt simple-acționând cu o buză-acționată prin presiune, în timp ceSigilii DASacţionează dublu-cu un profil simetric.



Frecare scăzută la spargere a SPGO



Ideal pentru rotația intermitentă în cilindrii de rotire a macaralei.



Capacitatea bidirecțională a DAS



Gestionează presiunea din ambele părți, făcându-l potrivit pentru motoarele hidraulice cu pistoane rotative. Aceste etanșări contribuie la etanșarea componentelor rotative prin reducerea scurgerilor interne în actuatoarele rotative.

Sigilii SPGWsunt inele de ghidare{0}}rezistente la uzură combinate cu elemente de etanșare;Inele Glydsunt garnituri de piston compacte cu o secțiune transversală dreptunghiulară{0}}pentru frecare redusă.Sigilii SPGsunt garnituri standard pentru piston, în timp ceEtansări trepteau un profil în trepte pentru aplicații cu presiune înaltă-.



Sticțiunea scăzută a inelului Glyd



Asigură mișcare lină și rezistență minimă.



Umărul anti-extrudare al garniturii



Oferă funcționalitate încorporată-inel de rezervă. La etanșarea componentelor rotative pentru pompele cu deplasare variabilă, aceste garnituri de piston mențin spații strânse chiar și atunci când rotația arborelui induce forțe centrifuge asupra fluidului.



Etanșarea eficientă a componentelor rotative este o disciplină multidimensională care necesită potrivirea designului etanșării la condițiile de funcționare - viteză, presiune, temperatură și nivel de contaminare. Din simplugarnituri standard de arborela variantele avansate de etanșare cu casete și piston, fiecare produs servește o nișă specifică. Înțelegând nuanțele fiecărui tip și respectând practicile de instalare și întreținere adecvate, inginerii și proprietarii de flote pot atinge integritatea transmisiei care prelungește durata de viață a componentelor, reduce consumul de ulei și scade costul total de proprietate. Viitorul etanșării constă în inovarea materialelor și în designul integrat, dar elementele fundamentale ale geometriei buzelor, forța arcului și compatibilitatea materialelor rămân atemporale.
